Fresnel - Linsen
|
a
Was
sind Fresnel - Linsen ?
Eine Fresnel-Linse oder genauer
eine Fresnelsche Stufenlinse ist eine optische Linse, die von
Augustin Jean Fresnel erfunden wurde. Ursprünglich für
Leuchttürme entwickelt, ermöglicht das Bauprinzip die
Konstruktion großer Linsen mit kurzer Brennweite ohne das Gewicht
und Volumen herkömmlicher Linsen.
Die Verringerung des Volumens geschieht bei der Fresnel-Linse durch
eine Aufteilung in ringförmige Bereiche. In jedem dieser Bereiche
wird
die Dicke verringert, sodass die Linse eine Reihe ringförmiger
Stufen
erhält. Da Licht nur an der Oberfläche der Linse gebrochen
wird, ist der Brechungswinkel nicht von der Dicke, sondern nur vom
Winkel zwischen den beiden Oberflächen einer Linse abhängig.
Deshalb
behält die Linse ihre optischen Eigenschaften bei, obwohl die
Bildqualität durch die Stufenstruktur beeinträchtigt wird.
Fresnel-Linsen werden dort eingesetzt,
wo das Gewicht der Linse
ausschlaggebend und die Abbildungsqualität zweitrangig sind.
Beispiele
sind Beleuchtungs-Strahlengänge bei Schiffslaternen (in dieser
Form auch Gürtellinse genannt) oder Leuchttürmen. Die
Einstellscheiben von Spiegelreflexkameras und
die Mattscheiben von Rückprojektions- bildschirmen
sind ebenfalls als Fresnel-Linsen ausgeführt. Außerdem wird
diese Linse
in speziellen Scheinwerfern für Veranstaltungs- und Theatertechnik
verwendet. Neue Anwendungen ergeben sich in der Solartechnik, da mit
Fresnel-Linsen höhere Wirkungsgrade bei Solarstrommodulen erreicht
werden können. Billige Fresnel-Linsen können aus Kunststoff
gepresst werden und finden in Tageslichtprojektoren, bei
Passiv-Infrarotsensoren bei einfachen Handlupen und als Weitwinkel in
Automobil-Heckscheiben und Ladenkassen zur Kontrolle der Einkaufswagen
Anwendung. (Aus: WIKIPEDIA)
|
(1) Querschnitt einer Fresnel-Linse
(2) Querschnitt einer herkömmlichen Linse gleicher
Größe und Brennweite
|
|
Folien-Linsen nach dem Fresnel-Prinzip
von Scheckkartengröße bis hin zu DIN A 4, als Lesehilfe, als
Lesezeichen verwendbar,
Folienstärke je nach Format ca. 0,35 bis
0,5 mm.
|

|

|
a
Vorabinformation (wegen vieler
entsprechender Anfragen): Es sind NUR die aufgeführten
Größen erhältlich!!
|
|
Linse
/
Vergrößerung
|
Maße
(Innen)
|
Farbe
|
VE
|
Best.Nr.
|
Preis
€
/
VE
|
|
8D
/3x
|
80x45
mm
|
transparent
|
10
Stück
|
11104010
|
9.80
|
|
10D
/
3,5x
|
80x30
mm
|
weiß
|
10
Stück
|
11104025
|
10,30
|
|
| 10D / 3,5x |
80x30 mm |
weiß, mit Aufdruck schwarz/weiß, siehe unten
|
10 Stück
|
11104026 |
14,10
|
|
4D
/
2x
|
160x60
mm
|
transparent
|
5
Stück
|
11104030 |
10,60
|
|
4D
/
2x
|
120x80
mm
|
schwarz
|
5
Stück
|
11104040
|
13,30
|
|
4D
/
2x
|
220x160
mm
|
schwarz
|
3
Stück
|
11104050
|
15,40
|
|
alle Preise
incl. 19%
MwSt.
Für die Best.Nr.
011104026: Werbeaufdruck ab 500 Stück, für Erstellung des
Druck-Klischees fallen einmalig 99,- € zusätzlich an.
|
a
|
|
|
a
|
| Lesestäbe |
|
Anwendung:
Aufgrund
ihrer Eigenschaft, nur in eine Richtung zu vergrößern,
erlauben Lesestäbe das
ermüdungsfreie Lesen über größere Strecken. Besonders
geeignet sind Lesestäbe zum Lesen breiter EDV-Zeilen.
Hinweis:
Lesestäbe
vergrößern nur in eine Richtung, Buchstaben werden daher in
der Höhe gestreckt,
während die Breite unverändert bleibt.
 |
 |
 |
|
Lesestab:
Leichtes PXM
Material,
200 x 25
mm mit Griffstück.
Abbildungsmaßstab
zylindrisch 1 ,8 x
Zubehör:
schwarzes
Etui
|
Lesestab:
Leichtes PXM Material,
122 x 26
mm
Asphärische Oberfläche, Abbildungsmaßstab
zylindrisch 2,0 x
Unterseite
mit Kratzschutzgleitern,
mit roter Führungslinie.
|
Lesestab:
Leichtes PXM
Material,
250 x 35
rnrn
Abbildungsmaßstab
zylindrisch 1 ,8 x
mit roter Führungslinie. |
Lesestab
aus
Kunststoff mit Griffmulde und Lineal,
250x25 mm, Vergr.2x, Zusatzlinse an der Spitze des Stabes mit 8x
Detailvergrößerung;
|
Best.Nr. 1022605
Preis 24,50 €
(incl. 19% MwSt.)
|
Best.Nr. 1022606
Preis 39,- €
(incl. 19% MwSt.)
|
Best.Nr. 1022608
Preis 57,- €
(incl. 19% MwSt.)
|
Best.Nr. 11107137
Preis 8,30 €
(incl. 19% MwSt.)
|
 VisuLight S
Standleuchtlupen
|
|
Gute
Beleuchtung
ist
ebenso
wichtig
wie
die
richtige
Vergrößerung. Beide zusammen lassen sich optimieren
mit einer Leuchtlupe. Die Standleuchtlupen liegen auf dem Lesegut
auf, so dass sie vor allem bei längerem Einsatz sinnvoll
sind und in solchen Fällen, wo der Benutzer das Gerät nicht
selbst ruhig halten kann.
Die Lupen sind nach dioptrischen Wirkungen abgestuft, sie bilden das
Objekt in 40 cm Entfernung zum Auge ab. Damit kann das bild mit der
normalen Nahkorrektion deutlich gesehen werden. Die Linsensind mit
einer Hartschutzschicht versehen. Die Beleuchtung erfolgt über LED
mit extremer Lebensdauer.
Typ
|
Brechwert
|
Linsen
größe
|
Vergr. |
AA
Lupe-Auge
|
Best.Nr.
|
Preis
€
|
D8H
|
8,0
dpt
|
100x50
mm
|
2,0x
|
250
mm
|
11304220
|
102,5
|
D12H
|
12,0
dpt
|
80
mm
|
3,0x
|
250
mm
|
11304221 |
90,25
|
D16H
|
16,0
dpt
|
70
mm
|
4,0x
|
150
mm
|
11304222 |
95,40
|
(incl. 19% MwSt.)
|
|
Eschenbach
Standlupen /
Lesebänkchen / Umhängelupen viso lux
|
viso-lux mit LED-Beleuchtung
Best.Nr.
102208711 Preis 192,- € (incl. 19% MwSt.)
|
viso-lux ohne Beleuchtung
Best.Nr.
102263611 Preis 112,50 € (incl. 19% MwSt.)
Best.Nr.
10226367
Preis
83,-
€
(incl. 19% MwSt.)
|
|
Anwendung:
Schreiben unter der Lupe ist möglichkleinere
handwerkliche Arbeiten unter der Linse sind möglich
Technische Daten:
- asphärische PXM®-Leichtlinsen
- Linsen beidseitig cera-tec®
hartbeschichtet
- Linsengröße 100 x 75 mm
- Grundvergrößerung 11,0 dpt / 3,8 x
- Vergrößerung ohne Zusatzlinse 7,0
dpt / 2,8 x
- (Vergrößerung mit Lesestab 2606 5,6
x)
- Beleuchtung: top-lite LED mit 6 LED für
kontrastreiche Ausleuchtung
- Netzbetrieb 230 V, 50 Hz.
- Kabellänge ca. 2 m
- Gewicht: 10 Gramm
|
Eigenschaften:
- bequemes Arbeiten bei
angenehmem Leseabstandkomfortabler
- stufenlos einstellbarer Schrägeinblick
- großes Sehfeld
- mit abnehmbarer Zusatzlinse für ein noch größeres
Sehfeld
- mit Lesestab 2606 einsetzbar
Lupe
Best.Nr. 102263611/10226367
- wie 102208711 aber ohne
Beleuchtung
- die Beleuchtung top-lite LED ist problemlos nachrüstbar
- Best.Nr.
102263611 mit abnehmbarer
Zusatzlinse für ein
noch größeres Sehfeld
- Best.Nr. 10226367: ohne Zusatzlinse
 LED-Beleuchtung
top-lite mit 6
weissen LED, für kontrastreiche Beleuchtung, Gewicht nur 10 g,
Versorgungsspannung 230 V, 50 Hz, Netzkabels: ca. 2 m, 4 Adapter zur
Montage an verschiedene ESCHENBACH Lupen und Lesegläser im
Lieferumfang enthalten
Best.Nr.1021641 89,- €
(incl. 19% MwSt.)
|

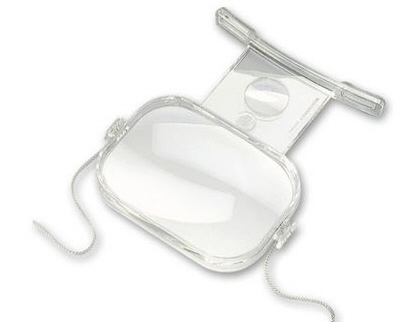

Eschenbach
Umhängelupe maxi-plus
für beidhändiges, freies Arbeiten unter der Lupe
Handarbeiten, Stricken, Basteln
Beschreibung:
- große Rechtecklinse mit
2-facher Vergrößerung für normales Arbeiten
- separate Zusatzlinse mit 4-facher
Vergrößerung für besonders knifflige Aufgaben
- transparente Fassung für
schattenfreies Sehen
- Schaumgummipolster an den
Füßen verhindern ein verrutschen der Umhängelupe in
Gebrauchsstellung
- Die mitgelieferte Umhängekordel
ermöglicht eine individuelle Höhenanpassung
Best.Nr.:
10202678 69,- €
LED-Beleuchtung
top-lite
passt auch hier
4 Adapter zur
Montage an verschiedene ESCHENBACH Lupen und Lesegläser im
Lieferumfang enthalten
Best.Nr.1021641 89,- €
(incl. 19% MwSt.)
|
Technische Daten: asphärische PXM®-Leichtlinse
Die Lieferung erfolgt einzeln verpackt inkl. Umhängekordel
Linsengröße
dpt Vergrößerung
100x140mm/35mm Ø 2,6 / 11,2 2 x
/ 4 x
|
Umhängelupe
"Maggy"
rund,
inkl.
Umhängekordel
Vergrößerungen:
3x
/
5x
Durchmesser
100mm
/
30
mm
Best.Nr.: 11106010 Preis
15,90 €
|
|
|
| Videolupen |
a
|
|
Videolupen: Optische Lupe und
elektronisches
Lesegerät in einem,
also Leuchtlupen mit einer zusätzlichen Kamera, die das Bild auf
einen
Fernsehapparat übertragen kann, wo dann abhängig von der
Bildschirmgröße eine hohe Vergrößerung erzielt
wird. Wenn die
Vergrößerung und das
Sehfeld einer Leuchtlupe nicht mehr ausreichen, vorzugsweise für
Anwender mit
Visus 0,1 aufwärts, kann weiterhin
Lesefähigkeit erhalten werden. Das System ist aber auch zur
Demonstration kleiner Objekte geeignet. Aufgrund der einfachen
Handhabung
bei Anschluß und Anwendung auch sehr gut für technische
Laien einsetzbar.
Eigenschaften:
- Kinderleicht
anschließbar
an
TV-Geräte
(PAL-Norm)
mit
EURO-AV-Eingang
(SCART).
Über einen
Schalter werden Kamera,
Beleuchtung und Videokanal am Fernsehgerät eingeschaltet (Nur bei
Videolupe und
Videolupe plus, bei Videolupe mobil RC wird der Videokanal nicht
eingestellt).
- Großes
Sehfeld
für
einfache
Zeilenführung
und
flüssiges
Lesen
- Kontrastreiche
Bildwiedergabe
durch
optimiertes
Kameraobjektiv.
Die sehr hohe Schärfentiefe
erlaubt auch das Lesen auf sehr unebenen Vorlagen, z. B. Büchern
mit dickem
Falz.
- Ein
einschwenkbarer, roter Orientierungszeiger markiert dem Anwender
die Mitte des
Kamerabildes und hilft so bei der
Orientierung auf dem Lesegut.
- Gleichmäßige
und
blendfreie
Ausleuchtung
des
Lupentopfes
durch
Umlenkspiegel.
|
a
|
|
|
videolupe
plus
16573
wie 16572 aber
zusätzlich:
Umschaltung
zwischen
Normalbild
und
Inversbild
über
separaten
Schalter an
Gehäuserückseite
möglich (PositivNegativ-Darstellung)
Kontrastverstärkung
über separaten Schalter an Gehäuserückseite möglich. Das Sehfeld umfasst
eine
komplette Zeitungsspalte.
Eine höhere Vergrößerung für Detailbetrachtungen
ist
durch eine
einschwenkbare Zusatzlinse möglich.
Technische Daten: wie links, zusätzlich
Umschaltung
auf
Inversdarstellung
möglich
Kontrastverstärkung
zuschaltbar
zwei
verschiedenen
Vergrößerungsmaßstäbe
Sehfeld
ca.
45
x
38
mm
/
35 x 30 mm.
Best.Nr.: 10216573
Preis 399,- €
(incl. 19% MwSt.)
|
videolupe mobil RC 16574
Ohne störendes
Kabel zwischen
Fernsehgerät und videolupe
dadurch
auch für größere Abstände vom Fernsehgerät
sehr gut geeignet. Bildübertragung
zum
Fernsehgerät erfolgt per Funk, dadurch kein störendes Kabel
zwischen Videolupe
und Fernsehgerät.
Technische
Daten:
wie
links,
Beleuchtung:
4
LED,
Anordnung
blendfrei
über
einen
Umlenkspiegel
Stromversorgung
der
Lupeneinheit
(Sender)
erfolgt
über
2
Batterien
oder Akkus Typ C ("Baby"). Als Akkus empfehlen
wir die
Verwendung von Ni-MH-Akkus, Stromversorgung des
Ernpfängers erfolgt über Netzteil; Frequenzbereich (2
Kanäle) 2446,5 bis 2475,0 MHz.
Best.Nr.: 10216574
Preis
498,- € (incl. 19% MwSt.)
|
Vergrößerungsfaktoren auf dem
Bildschirm
Bildschirm
Diagonale
|
Videolupe
Typ
|
Vergrößerung
Abstand 25 cm |
Vergrößerung
Abstand 100 cm |
36 cm
|
| 16573
und
16574
|
8,5x
/
6,5x
|
2,1x
/
1,6x
|
42 cm
|
| 16573
und
16574
|
9,8x
/
7,5x
|
2,5x
/
1,9x
|
56 cm
|
| 16573
und
16574 |
13,0x
/
10,0x
|
3,3x
/
2,5x
|
66 cm
|
| 16573
und
16574 |
15,2x
/
11,6x
|
3,8x
/
2,9x
|
70 cm
|
| 16573
und
16574 |
16,5x
/
12,5x
|
4,1x
/
3,1x
|
|
|
Aufbewahrungskoffer
für
Videolupen
Leichter, stabiler
Aluminium-Koffer mit Tragegriff und Trageriemen. Im Inneren befindet
sich eine
für alle 3 Varianten der Videolupe passende Schaumstoffeinlage,
die auf Reisen
optimalen Schutz gegen Druck und Stoß gewährleistet.
Maße (H x B x T): 130 x
365 x 280 mm
Best.Nr.: 102165701
|
|
|
|
| Das
Trekker
Taschen-Mikroskop |
 |
Kompaktes Mikroskop in
Qualitätsausführung. Vergrößerung 35x, das
abnehmbare Okular kann als 10x-Lupe eingesetzt werden. Eingebautes
LED-Beleuchtungssystem. transparente Objekte und Flüssigkeiten
sind gut sichtbar.
Vergrößerung 35x, 10x, handgetriebene Scharfeinstellung,
Schärfebereich: vom Objekttisch bis 17 mm darüber,
Lichtquelle: LED, Energiequelle: 9V PP3 Batterien ca. 100 h,
Maße: 100 mm Durchmesser, Tiefe 25 mm., Gewicht 215 g.
Zubehör: Ringmagnet zum Festlegen der Objekte auf dem Objekttisch,
Gummi-Augenmuscheln, 2 Präparate, Tragetasche, Gebrauchsanweisung.
Best.Nr.:
17576520 Preis 119,- € (incl. 19% MwSt.)
|
|
|
|
|
|
| a |
|
