Strömungsmessung
Messung der
Fließgeschwindigkeit
von Gewässern,
Windmessung,
Messung der
Strömungsgeschwindigkeit
von Gasen und Flüssigkeiten in Rohrleitungen |
dazu finden Sie
hier:
| Wasserkoffer |
 |
Limnologische
Schnelltests
|
|
|
| a |
|
|
|

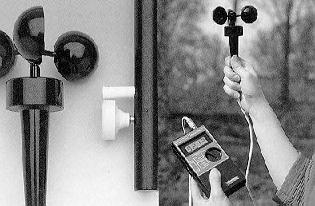

Strömungsgeschwindigkeits-Messgerät:
einfach
handhabbares,
effektives Messgerät mit LCD -Anzeige in Upm, beim Typ "Comfort"
auch
in m/sec. Einsetzbar zur Messung von Strömungsgeschwindigkeiten in
fließenden Wässern, mit zusätzlicher Sonde auch als
Anemometer.
Die Messausrüstung besteht aus dem Anzeigegerät und dem
5teiligen
Mess-Stab, Gesamtlänge 153 cm, zusammensteckbar aus 30 cm langen
Teilen
mit Flügelrad (Abb.: Mitte), Außen-Durchmesser der Stange = 2
cm, Durchmesser des Flügelrades = 7 cm.
Der Hersteller gibt als Messbereich
Fließgeschwindigkeiten von 0,05 bis 1,8m /sec an.
Normalausführung:
Best.Nr.
6394060 377,85 € (inkl.
19% MwSt.)
Ausführung
"Comfort":
Best.Nr.
6394061 499,- €
(inkl.
19% MwSt.)
Zusatz-Flügelradsonde
für Windmessung (Abb.: linke Seite)
Best.Nr. 6394062
139,20 € (inkl. 19% MwSt.)
|
| a |
|

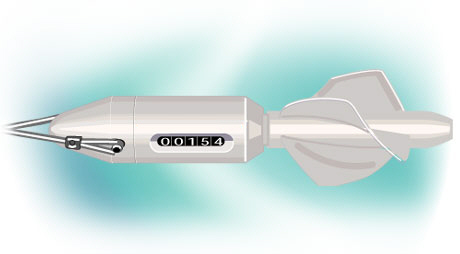

Digital Flowmeter
mit mechanischem Zähler – 5
stellig. Durchmesser des Impellers 75 mm.
Einfache Befestigung durch Einbinden in zwei bzw. drei Punkten.
Für horizontalen Einsatz
Best.Nr.:
341438110 386,75 €
Für vertikalen Einsatz mit Rücklaufsperre
Best.Nr.:
341438115 434,35 €
|

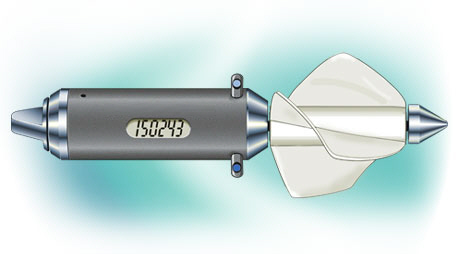

Elektronisches
Flowmeter
mit elektronischem Zähler
6 stelliges LCD-Display. Größe der
Zahlen 6 mm
Mit eingebauter Lithium-Batterie für
einen Dauerbetrieb von 5 Jahren.
Einsatztiefe 6.000 Meter
Best.Nr.:
341438111 678,30 €
Technische Daten:
LCD-Display 0-999999
m
Auflösung
1 m
Genauigkeit
0.1 - 0.5 m/s < 5%, 0.5 - 10 m/s < 1%
Geschwindigkeit 0,1 –
10 m/s
Einsatztiefe
max. 6.000 Meter
Stromversorgung Batterie CR
1/3 N LiMnO2 3V
Einsatztemperatur -10° up to +
50°C |

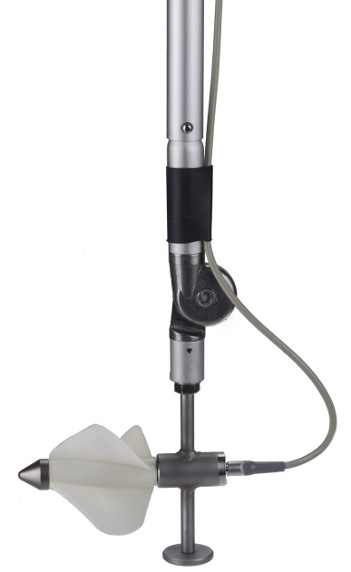

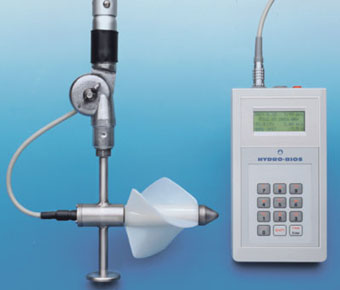

Flügel-Strömungsmesser
RHCM
|
Tragbarer Flügelmesser für die
punktuelle Messung der Fließgeschwindigkeit.
Messflügel mit 75 mm Durchmesser.
Durch spezielle Lagerbuchsen benötigt der Flügel nur das
Umgebungswasser als Schmierung. Der Messkopf kann bis zu 90°
angwinkelt
werden. Teleskopstab in verschiedenen Längen.
Spritzwassergeschützes
Handterminal zum Auslesen und Speichern der Messdaten. RS 232
Schnittstelle zum Übertragen an einen PC mit der Terminal-Software
HydroLink. Die Daten können in allen gängigen Formaten
(Ecxel, Wordpad)
weiter verarbeitet werden.
mit Teleskopstab 2 x 110 cm (220 cm)
BestNr.:
341445500 1.963,50 €
mit Teleskopstab 3 x 100 cm (300 cm)
BestNr.: 341445505
2.023,- €
mit Teleskopstab 3 x 133 cm (399 cm)
BestNr.: 341445510
2.082,50 €
Technische Daten
| Messbereich |
0.1 ... 9.99 m/s |
| Auflösung |
0,011 m/s |
| Genauigkeit |
± 5 % (0.10 ... 0.49
m/s)
± 1% (0.50 ... 9.99 m/s) |
| Speicher |
4000 measuring values |
| Einsatztemperatur |
0 - 50°C |
| Schutzart Hand
Terminal |
IP 65 |
| EU-Konformität
(CE) |
EN 50081-1, EN 50082-1 |
|
|
| a |
|
Tauchstab
nach Jens:
 |
Ideal zur exakten
und schnellen
Bestimmung von Fließgeschwindigkeiten bis 150 cm/s in Bächen
und Flüssen. Eintauchtiefe bis 60 cm. Gegenüber den
gängigen
Propeller-Messgeräten sind folgende Vorteile zu nennen: - robuste
Konstruktion, einfache Bedienung - Messung der mittleren
Fließgeschwindigkeit
der Messlotrechten in einem einzigen Messvorgang - hohe
Messgenauigkeit,
weniger als 5% Messfehler
Tauchstab nach Jens
mit progr.
Rechner im Transportkasten
Best.Nr.:
6415600
1.368,50 € (inkl. 19% MwSt.) |
Ersatz-Mess-Stab
Best.Nr.:
6415610
255,85 € (inkl. 19% MwSt.) |
Ersatz-Taschenrechner
Best.Nr.:06415620
130,90 € (inkl. 19% MwSt.) |
Messprinzip:
 |
|
Das
fließende Wasser übt
einen Druck auf den in die
gewünschte
Messtiefe gehaltenen
Tauchstab aus,
im Drehpunkt
entsteht also ein Drehmoment.
Durch Verstellen
des Handgriffes
wird ein Gewicht
soweit
verschoben, bis ein gleich
großes Gegendrehmoment hergestellt ist, eine Wasserwaage zeigt
den
Gleichgewichtszustand an.
Die an einer
Teilung des Gewichtsstabes
abgelesene
Zahl und die
entsprechende Eintauchtiefe
werden in
einen
programmierten Taschenrechner
eingegeben,
im Display wird
die Fließgeschwindigkeit
direkt in m/sec angegeben. |
|
|
