LED
System - Beleuchtung für die Stereo-Mikroskopie
|
|
Vorteile
der LED - Beleuchtungssysteme
- weißes Licht mit
annähernd 5600 °K = Tageslicht
- Nahezu konstante Farbtemperatur
auch beim Dimmen des Lichtes
- Höchste Zuverlässigkeit
der LED ( ca. 30.000
Stunden Betrieb)
- Geringer Energieverbrauch
- völlig geräuschloser und
vibrationsfreier
Betrieb, geeignet für Sauberräume
|
- robuste, schwarz
eloxierte Metallgehäuse, geeignet für industriellen Einsatz
- unempfindlich
gegen
Bewegungen und Vibrationen
- leichtgewichtige
Bestandteile mit dünnen, flexiblen Verbindungen
- Stromversorgung:
DC
Ausgang, flackerfrei
- 2
Systeme: EasyLED und VisiLED
für verschiedene
Anwendungen, die beiden System sind eigenständig und NICHT
kompatibel
|
a
NEU
Kaltlichtquelle KL
200 LED / KL 1500
LED von
Schott Faseroptische
Beleuchtung mit LED - Lichtquelle hier
|
a |
Easy
LED Ergonomische, eigenständige
LED -
Komponenten
für Stereomikroskopie und Makroskopie
|
| a |
Easy LED Ringlicht Easy LED
Durchlichttisch Easy LED Spot / separater Regler f. Spot
|
Unter Verwendung
neuester Technologien hat SCHOTT lichtstarke LED´s und
Regelelektronik in den Beleuchtungsköpfen integriert. Das spart
Raum am Arbeitsplatz und erlaubt ergonomisches und leichtes Arbeiten am
Mikrsokop, ohne ständig nach einer separaten Controller-Box
suchen zu müssen. Kontinuierliche Dimmereinstellung und ein
separaten Ein/Aus-Schalter bewahrt alle Einstellungen für die
nächste Arbeitssitzung.
Easy LED Ringlicht
Easy LED Durchlichttisch
|
Das
Licht der Gleichstrom - LED´s ist konstant
weiß (ca. 5600 °K) und absolut flackerfrei. Die Beleuchtung
garantiert exzellente Farbtreue und sehr gut geeignet für den
Einsatz digitaler Kameras.
Netzteile von 100 - 240 V und einsteckbare Adapter ermöglichen
weltweiten Einsatz in diversen Stromnetzen.
Das robuste, schwarz eloxierte Metallgehäuse und die durchdachte
Wärmeregelung garantieren außergewöhnliche Helligkeit
und Betriebsdauer von 30.000 Stunden.
Gegenüber Halogenlampen deutlich geringerer Stromverbrauch.
Zubehör wie Ring-Adapter, Spot-Light mit Schwanenhals-Halter,
Polarisation passend auf fast jedes Stereomikroskop.
|
|
a
|
EasyLED
Ringlicht
|
technische
Daten
|
|
| Dioden:
|
45
high
brightness LED´s |
| Farbtemperatur:
|
ca. 5.600
° K |
| Arbeitsabstand
|
55mm
.... 135
mm |
| Max.
Lichtstärke |
90 klx (75 mm
AA) |
| Maße |
Ø außen
114 mm,
innen
66 mm, Höhe 29 mm |
| Regler |
integriert,
dimmbar |
Stromversorgung
Netzanschluss
|
12
V DC
100 V - 240 V AC |
Best.Nr.
/ Preis
|
162600200
/ 533,12 € |
|
| Polfilter
Set |
Polarisator
u. Analysator |
Best.Nr.162400550 398,65 € |
| Objektivadapter |
innen
66mm -> 58mm
|
Best.Nr.
162157450 33,32 €
|
| Objektivadapter |
innen
66mm -> 60mm |
Best.Nr.
162157452 33,32 € |
(alle
Preise incl. 19% MwSt.)
|
EasyLED
Durchlichttisch
|
technische Daten
|
Zubehör:
|
Polarisator
Best.Nr. /
Preis |
162158500
91,63 €
|
Analysator
M 49 x 0,75
Best.Nr. /
Preis |
162158505
66,64 €
|
Analysator M
52 x 1
Best.Nr. /
Preis |
162158510
70,21 €
|
| (alle Preise incl.
19% MwSt.) |
|
| Dioden:
|
35 SMD
LED´s |
| Farbtemperatur:
|
ca.
5.600
° K |
| Leuchtfläche
|
Ø 50
mm
|
| Max.
Lichtstärke |
12.000
cd /
m²
|
| Maße |
84
mm,Höhe 16 mm |
| Regler |
integriert,dimmbar
|
Stromversorgung
Netzanschluss
|
12 V DC
100 V - 240 V AC |
Best.Nr.
Preis |
162600400
533,12 €
|
Zubehör:
|
Polarisator
Best.Nr. /
Preis |
162158500
91,63 €
|
| Analysator
M 49 x 0,75 Best.Nr. /
Preis |
162158505
66,64 €
|
Analysator M
52 x 1
Best.Nr. /
Preis |
162158510
70,21 €
|
| (alle Preise incl.
19% MwSt.) |
|
Durchlicht-Adapter
für Durchlichttisch
|
Best.Nr.
|
Preis
|
| Ø84->120
mm für Basen
Tischaufnahme 120 |
162157610
|
61,88 €
|
| Ø84->100
mm für Basen
Tischaufnahme 100 |
162157600 |
61,88 €
|
| Ø84-> 90
mm für Basen
Tischaufnahme 90 |
162157630 |
61,88 €
|
| Ø84->180
mm für Basen
Tischaufnahme 180 |
162157620 |
61,88 € |
(incl. 19% MwSt.)
|
|
EasyLED
Spot Lampe
|
technische Daten
|

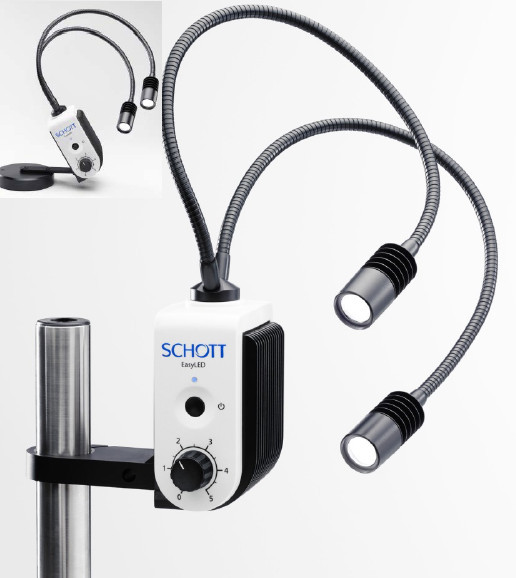

EasyLED Doppelspot
2 Spot
- Lampen, 1 Regler
|
| Dioden:
|
1 high
brightness LED |
| Farbtemperatur:
|
ca.
5.600
° K |
| Befestigung |
M 6 - Gewinde
|
| Max.
Lichtfluss |
40
lm
|
| Maße |
Ø 24
mm, H 50 mm |
| Regler |
separat
dimmbar |
Maße
Regler
|
54 x 35 x 30
mm
|
Stromversorgung
Netzanschluss
|
5
V DC
100 V - 240 V AC |
| Bestellnummer
|
162600100 |
| Preis |
265,37
€ |
|
(Fuß
und Schwanenhals
nicht enthalten)
|
| EasyLED Doppelspot |
| Bestellnummer |
162600120 |
| Preis |
497,42
€
|
Lieferumfang:
Lampe(n) mit Kabel,
Regler, Netzkabel
(Fuß und Schwanenhals
nicht enthalten)
(alle Preise incl. 19% MwSt.)
|
Zubehör für LED-Spot Lampe
|
Best.Nr. |
Preis |
Schwanenhals-Arm
300mm, M6/M5 |
162600522 |
48,79 €
|
Schwanenhals-Arm
300mm, M6/M6 |
162600524 |
48,79 €
|
Schwanenhals-Arm
300mm, M6/M8 |
162600526 |
48,79 €
|
Fuß
für Schwanenhals-Arm M6
|
162158340 |
70,21 €
|
Polarisationsfilter
für Spot drehbar
|
162600600 |
67,83 €
|
Farbfilter
für Spot rot
|
162600650 |
38,08 €
|
Farbfilter
für Spot blau
|
162600660 |
38,08 €
|
Farbfilter
für Spot grün
|
162600670 |
38,08 €
|
Farbfilter
für Spot gelb
|
162600680 |
38,08 €
|
(incl. 19% MwSt.)
|
a
|
|

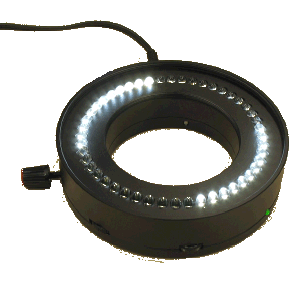

Easy LED Ringlicht plus
Das EasyLED Ringlicht plus kann zusätzlich segmentweise
geschaltet werden, was zusätzliche
Kontrastmöglichkeiten eröffnet |
|
|

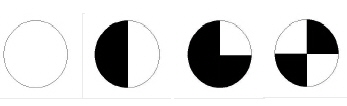

Vollkreismodus
homogenes Auflicht,
Ringlicht
|
|
2-Viertelmodus
zweiseitig schräges Auflicht
zweiarmiger Schwanenhals
|
Halbkreismodus
schräges Auflicht
Linienlicht
|
1-Viertelmodus
schräges Auflicht
einarmiger Schwanenhals
|
atechnische
Daten
| Dioden:
|
48
high
brightness LED´s |
Maße |
Ø außen
114 mm, innen
66 mm, Höhe 29 mm |
| Farbtemperatur:
|
ca.
5.600
° K |
Regler |
integriert,dimmbar
0% - 100% |
| Arbeitsabstand
|
50mm
.... 140
mm |
Einstellrad |
segmentweise
schaltbar, Segment-Rotation |
| Max.
Lichtstärke |
140
klx (65 mm
AA) |
Stromversorgung
Netzanschluss |
12
V DC
100 V - 240 V AC |
Best.Nr.
|
162600300
|
Preis |
652,12
€ (incl. 19% MwSt.) |
|
|
| a |
|
| |
VisiLED
Verbesserter Kontrast für die Stereomikroskopie
|
|
Die
VisiLED Produktlinie ist ein innovatives Beleuchtungssystem,
sie wurde speziell für die Stereomikroskopie und
Makroskopie
entwickelt .
VisiLED ist nicht
kompatibel mit
EasyLED
Die Vorteile weißer LED´s ausnutzend eröffnet dieses
System völlig
neue Möglichkeiten, mikroskopische Proben ins rechte Licht zu
rücken
|
Das
Schott VisiLED System bietet folgende exklusive Merkmale:
- Die Beleuchtungseinheiten sind
segmentweise regelbar
für neue Kontrastmethoden
- Leichtes Kombinieren von Hell- und
Dunkelfeldbeleuchtung
oder von Auf- und Durchlicht ermöglicht den gezielten Einsatz von
Mischlicht für anspruchsvolle Arbeiten in Forschung, Entwicklung
und
Routineeinsatz
- Die speuiell ausgewählten
Beleuchtungsparameter können gespeichert werden,
so dass alle Lichtbedingungen reproduzierbar sind. Dabei ist schnelles
und
leichtes Wechseln zwischen verschiedenen Einstellungen möglich
|
| a |
|
|
|
Die
hervoragende Regulierbarkeit der LED´s ermöglicht die
VisiLED - Kontrastmethoden, die weit über die
Möglichkeiten konventioneller Beleuchtungsmethoden hinausgehen.
Der MC1500 Controller (Abb.rechts) bietet 5 voreingestellte VisiLED
-Segment - Beleuchtungsmodi an (Abb. oben/unten):
schattenfreie
Vollkreis-Beleuchtung,
weich schattierende Halbkreis-Beleuchtung,
4-Punkt-Beleuchtung , sowie die Möglichkeit, diese
Beleuchtungsarten um das Objekt rotieren zu lassen, um
Oberflächenstrukturen ausführlich studieren zu können.
Zusätzliche Möglichkeiten können durch Kombinieren
zweier verschiedener VisiLED Beleuchtungseinheiten erreicht werden.
Beispiel:
- Dunkelfeld-Auflicht steigert die Darstellung von
Strukturen auf flachen Oberflächen, zeigt aber dunkle Schatten in
Vertiefungen. Unter Zufügung von Hellfeld-Beleuchtung werden diese
Schatten abgeschwächt und eine Untersuchung solcher Vertiefungen
ist möglich (Abb. unten).
- Bestimmte lichtdurchlässige Objekt werden
normalerweise mit Auflicht betrachtet, z.B: Kristalle. Wenn man
Durchlicht hinzunimmt und den Lichteinfall optimiert, kann man die
Kontraste deutlich erhöhen
- fortwährende Rotation gerichteten Lichteinfalls
erhöht den Eindruck dreidimensionaler Abbildung strukturreicher
Proben, besonders wenn sie auf einem Monitor abgebildet werden
(Mikroskopkameras hier)
- Im Flash- Modus kann die Stärke des
eingestellten Mischlichtes kurzzeitig erhöht werden in
einem
einelnen Impuls: Das reduziert die Belichtungszeit von angeschlossenem
Foto-Equipment - das Mischlicht "blitzt". Das ist besonders wichtig
für die Dokumentation von nur schwach reflektierenden Proben.
- Die Möglichkeit, hoch kontrastierende
Beleuchtungseinstellungen zu speichern, zu archivieren und schnell
wieder abzurufen macht das System zusammen
mit der Option, VisiLED über PC´s zu
regulieren, zur ersten Wahl zum Beispiel für
forensische Routineuntersuchungen.
|
Controller
MC1500
|
|
|
a
VisiLED
Lichtquellen
Alle VisiLED Lichtquellen
sind optimiert für den Einsatz in der
Mikroskopie. Bereiche mit stark fokussieretem Licht, Arbeitsabstand und
Adaptionsmöglichkeiten passen zu den gebräuchlichen
Mikroskop-Objektiven. Sehr intensives kaltes Licht wird
präzise auf die Proben gerichtet, ohne Erwärmung, mit
weißer Farbe von ca. 5.600 °K.
Die Produktlinie
umfasst: |
Ringleuchten
für
Auflicht -
Hellfeld
|
S 80 - 55
|
S 80 - 25
 |
S 40 -55
|
80
LED´s, 5.600 ° K
Arbeitsabstand 55-135 mm für Objektive bis Vergr. 1x
max-Lichtstärke 130 klx
Ø
a: 114 mm, Ø i: 66 mm
Höhe: 24 mm
Best.Nr. 162400255
Preis 777,07
€ (incl. 19%
MwSt.) |
80
LED´s, 5.600 °K
Arbeitsabstand 25-50 mm für Objektive mit Vergr. >1x
max-Lichtstärke 200 klx
Ø
a: 114 mm, Ø i: 66 mm
Höhe: 24 mm
Best.Nr. 162400225
Preis
777,07 € (incl. 19% MwSt.) |
40
LED´s, 5.600 °K
Arbeitsabstand 55-110 mm für Objektive bis Vergr.1x
max- Lichtstärke 80 klx
Ø
a: 114 mm, Ø i: 66 mm
Höhe: 24 mm
Best.Nr. 162400100
Preis
802,06 € (incl. 19% MwSt.) |
a
|
Durchlicht
- Tische
|
| TLS-BF
Hellfeld |
TLS-DF
Dunkelfeld |
ACT
Durchlicht |
 |
 |
 |
kompakter
Durchlicht- tisch passend
für alle gängigen Mikroskop- stative 80 SMD-LED´s
5.600 °K, Licht
Ø 50 mm,
Ø
84 mm, Höhe 15mm
Best.Nr. 162400400
Preis
600,95 € (incl. 19% MwSt.) |
kompakter
Dunkelfeld - Durchlichttisch
passend für alle gängigen Mikroskopstative
Best.Nr. 162400350
Preis
1.090,04 € (incl. 19% MwSt.) |
(Adavanced
Contrast Transmitted)
für kontrastarme, farblose Proben , kombiniert Hellfeld und
Dunkelfeld
Best.Nr.
162400600
Preis
2.641,80 €
(incl. 19% MwSt.) |
| Ringleuchte
für Auflicht - Dunkelfeld |
|
S 40 -
10 D
 verstärkt
die Kontraste bei flach strukturierten Oberflächen
40
LED´s, 5.600 °K
Arbeitsabstand 5-15 mm
max- Lichtstärke 130 klx
Ø
a: 118 mm, Ø i: M 76x1
Höhe: 14 mm
Best.Nr.
162400300
Preis 734,23 €
(incl. 19% MwSt.)
|
DF-Adapter für S40-10D
Best.Nr.:
162400510
Preis 117,81 €
(incl. 19% MwSt.)
|
 |
Polarisations-Set
für alle
Hellfeld-
Ringleuchten:
Best.Nr.
162400550
Preis 398,65 € (incl. 19% MwSt.) |
 Adapter-Kit Hellfeld - Dunkelfeld
-> zum Kombinieren
von Dunkelfeld- Ringlicht und
Hellfeld-Ringlicht
Best.Nr. 162400500
315,35 €
|
Polarisator für
TLS-BF
 |
Best.Nr.:162158500
Preis 91,63 €
(incl. 19% MwSt.) |
Weiteres Zubehör
Objektivadapter Ringlicht
|
innen
66mm -> 58mm
|
Best.Nr.
162157450 32,32 €
|
Objektivadapter Ringlicht
|
innen
66mm -> 60mm |
Best.Nr.
162157452 32,32 € |
|
|
Standfüße,
Klammern
|
| Klammer
für VisiLed Hellfeld Ringlicht |
162400511
83,30 €
|
| Klammer
für VisiLed Dunkelfeld Ringlicht |
162400512
105,91 €
|
| Gelenkarm,
l = 200 mm, 2x M6
Schraube |
162158345
188,02 €
|
Standfuß
für Gelenkarm,
Ø = 100 mm,
3x M6--Schraube |
162158340
70,21 €
|
| (alle Preise incl. 19% MwSt.) |
|
Adapter für Durchlichttisch
|
Best.Nr.
|
Preis
|
| Durchlichtadapter Ø84->120 mm für Basen
Tischaufnahme 120 |
162157610
|
61,88 €
|
| Durchlichtadapter Ø84->100 mm für Basen
Tischaufnahme 100 |
162157600 |
61,88 €
|
| Durchlichtadapter Ø84->90 mm für Basen
Tischaufnahme 90 |
162157630 |
61,88 €
|
| Durchlichtadapter Ø84->180 mm für Basen
Tischaufnahme 180 |
162157620 |
61,88 €
|
| (alle Preise incl. 19% MwSt.) |
|
|
|
a
| Controller
- Speziell
für den Einsatz von VisiLED im
Bereich Mikroskopie entwickelt |
Controller MC 750
|
Zubehör MC1500:
|
 MC 750: Controller für
einfachere Kontrastmethoden, stufenlos
dimmbar, Überhitzungsschutz für die Lichtquellen.Maße:
73,5 x 110
x 40 mm
dimmbar 0-100%,
24 V DC
Best.Nr.
162400010
Preis 385,56 € (incl. 19% MwSt.)
|
|
Fußschalter
Best.Nr.
162400020
Preis
24,99 €
(incl. 19% MwSt.)
|
 Controller
MC 1000
stufenlos dimmbar, 4 verschiedene
Beleuchtungsarten (Hellfeld,
Halbkreis, Viertelkreis, 2-Viertelkreis, rotierendes Licht in beide
Richtungen),
einfache Bedienung, gutes Preis-Leistungsverhältnis
Best.Nr.
162400040
Preis 416,50 € (incl. 19% MwSt.)
|
|
RS232-USB-Konverter
Best.Nr. 162400030
Preis 77,35
€ (incl. 19% MwSt.) |
| Controller MC 1500 |
 MC 1500:
Das
Herz des VisiLED-Systems.
Der MC
1500 erlaubt die
Einstellung verschiedener Beleuchtungsparameter wie
Lichtintensität und variable Segmentmodi. Dazu ermöglicht er
rotierendes Licht, stroboskopisches Licht (15Hz
- 15 kHz) ,
externe Auslösung oder Blitzen des LED-Lichtes, wobei die
gewählten Beleuchtungseinstellungen durch synchronisierte
Kontrolle erhalten bleiben.
Verschiedene
Mischlichtcharakteristiken können im MC 1500 gespeichert
werden, damit sind sie schnell abrufbar mittels
Tastendruck
oder
Fußschalter. Der MC 1500
kann vollständig mit einem PC oder
Labtop gesteuert werden, dafür hat er eine RS3232 Schnittstelle
bzw.
USB-Anschluss. Das ermöglicht die exakte Einstellung aller
Parameter
und erweiterte Segmentsteuerung. Eine WindowsDemo-Software und ein DLL
zur Anbindung an gebräuchliche Software ist inklusive.
Die Temperatur jeder
LED-Lichtquelle wird kontinuierlich gemessen, diese
Überwachung garantiert die maximale Lebensdauer der
weißen LED´s, auch wenn sie mit maximaler Leuchtstärke
betrieben werden.
Kontrolliert
bei Bedarf 2 Beleuchtungseinheiten gleichzeitig und bietet so die
Möglichkeit,
2 verschiedene Lichtquellen einfach zu kombinieren. Maße:
153 x 110 x
40 mm, dimmbar 0-100% 24 V DC
Best.Nr.
162400000 Preis 641,41 € (incl. 19%
MwSt.) |
|
Für jeden
Controller erforderlich
Netzteil/Trafo
Best.Nr. 162400050
Preis 92,82 € (incl. 19% MwSt.)
Netzkabel EU
Best.Nr.
162400051
Preis 5,95 € (incl. 19% MwSt.)
Systemdiagramm
für die VisiLED
hier |
|
| a |
|
