Handelsgesellschaft  und  Fachbüro  für Biologie Tel ++49 02208-5118 fax 5119
a
Preise incl.  19% MwSt.

Mikroskope mit  Zusatzausrüstung für Foto- und Videodokumentation werden benötigt zu Demonstrationszwecken bei der Ausbildung in verschiedenen Berufszweigen und Bildungsgängen, aber auch zur Dokumentation und Qualitätsicherung in bestimmten Industriezweigen. Wir stellen hier eine Zusammenstellung spezieller Ausrüstungen vor, die wir empfehlen können. Die beste Voraussetzung ist ein Durchlicht- oder Stereomikroskop mit Anschluß für Foto- o. Videotubus. Diese Varianten heißen meist Trino... Sie finden sie auf den jeweiligen  Seiten bei den Ausstattungsvarianten   Durchlicht mikroskope Stereo mikroskope Für den Einsatz digitaler Mikroskopkameras benötigen Sie den passenden CCD-  oder C-mount-Adapter. Wenn Sie mit einer "normalen" Kleinbild- Spiegelreflexkamera arbeiten wollen, brauchen Sie den für Ihr Mikroskop passenden Fototubus plus  einen passenden T2-Adapter. Die finden Sie für alle gängigen  KB-Spiegelreflexkamera  hier Es gibt auch die Möglichkeit, über ein normales Okular mittels eines passenden Adapters zu fotografieren. Dies behindert jedoch die gleichzeitige Beobachtung  und ist zumindest bei Verwendung einer herkömmlichen  Kleinbildkamera eher eine Notlösung.

Wenn Sie aber mit einer digitalen Kamera Beobachtung, Demonstration oder Aufzeichnung über einen Bildschirm machen wollen, entfallen die Nachteile. Es gibt sehr brauchbare Kameras, die auf fast jedes Mikroskop passen. Sie finden eine Auswahl direkt im Anschluss.

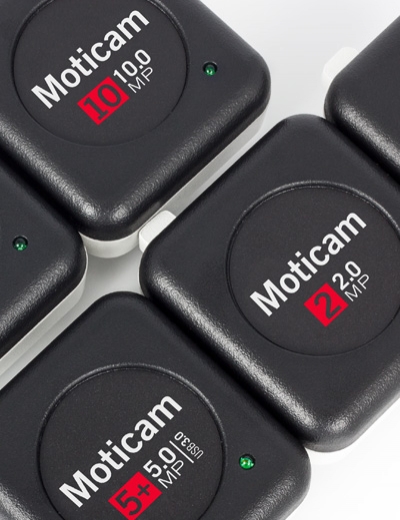

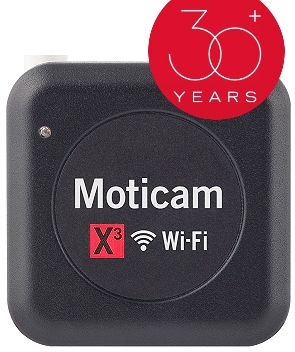

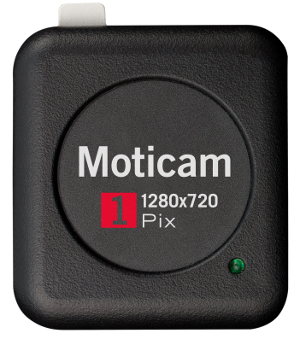

Moticam Serie        Digitale Mikroskop-Kameras - hohe Leistung zum günstigen Preis  -  incl. Software Verwendbar für fast jedes Mikroskop über die mitgelieferten Okularadapter. moticam 352 moticam 480 P moticam 1000 moticam 2000  moticam 2300 moticam Serie im Überblick moticam Pro Mikroskope mit integrierter Kamera Zoomsystem Z 14

Digitale Mikroskopkamera      moticam 352        moticam 353

Lieferumfang Moticam 352 Die kleine und leichte Moticam 352 lässt sich über die  USB-Schnittstelle  an jeden PC mit Windows 98, 2000, ME oder XP anschließen. Keine zusätzliche Stromversorgung notwendig Technische Daten moticam 352 / 353 Bildsensor Panasonic 1/4" Interline CCD Objektiv: 8mm CCD Effektive Pixel / Bildauflösung 659x494  /  640x480  pixels Scanning-System 8-15 Bilder/sec Datentransfer 7,5 MB/sec Mindestbeleuchtung 5 Lux Objektivanschluss C-mount Vergrößerung 50:1 und größer USB-Ausgang ja USB-Stromversorg. 5 V Moticam 352 Standard-Paket  alles inclusive Kamera mit C-Ring,   8 mm CCD-Objektiv , USB-Kabel 3 m , 4 versch. Adapter (28mm, 30mm, 34 mm, 35 mm) ,  2 Kalibrierungsplättchen , Makrotubus MoticImages plus Software,  Version 2.0 multi language  Handbuch 116 Seiten   Best.Nr. 1081350   Preis:  259,-  €  (incl.  19% MwSt.) Software  Mot    ic Images Plus Version 2.0 hier Moticam 353            wie 352,  aber fest montiert auf Schwanenhals-Stativ                       Best.Nr. 1081353   Preis:  304,65  € (incl.  19% MwSt.) Moticam 353  mit Flexstativ

a

Digitale Mikroskopkamera moticam 480 P   - digitale Mikroskopkamera ,                                                    zusätzlich  mit analogem Videoausgang -> gestochen scharfe Bilder auf dem Fernsehschirm

a Die Moticam 480 P bietet neben den Leistungen der Moticam 350 getrennte Analog- und Digitalausgänge. Damit kann die Kamera an Computer und TV-Bildschirm gleichzeitig angeschlossen werden. Der TV-Anschluss garantiert gestochen scharfe Bilder in Echtzeit, ideal für alle Anwender, die unter einem Mikroskop arbeiten und dies direkt übertragen möchten. Die moticam 480 ist auch die Kamera, die im Motic Zoomsystem Z 14 eingebaut ist (hier). Mikroskop-Kamera mit 3 simultanen Outputs:  USB (digital), Composite TV, S-Video-TV (analog) Hardware Weiss Abgleich  für überlegene Farbwiedergabe Passt  auf  fast jedes Mikroskop auf dem Markt - entweder direkt auf das Okular oder mit C-Mount-Adapter auf den dritten Tubus (Fototubus) Komplett mit Zubehör, Software und Kabeln Moticam 480 Bildsensor:  Panasonic 1/3"Interline CCD Objektiv:  12mm CCD                         Standard-Paket alles inclusive Effektive Pixel / Bildauflösung: 768x576  /  640x480 pixels Scanning-System  30 Bilder/s Kamera mit C-Ring 12 mm CCD-Objektiv,  USB-Kabel 3 m, 4 versch. Adapter  (28mm,30mm,34mm, 35mm) 2 Kalibrierungsplättchen, Makrotubus, linear geregelte 12V-Stromversorgung MoticImages Plus Software Version 2.0 multi language Handbuch 116 Seiten Best.Nr. 1081480      Datentransfer 7,5 MB/sec Mindestbeleuchtung 5 Lux Objektivanschluss C-mount Vergrößerung  50:1 und größer Preis:  831,- € (incl.  19% MwSt.) USB-Ausgang Composite-TV-Ausgang S-Video-TV-Ausgang ja ja ja USB-Stromversorg. Analogbetrieb 5 V 12 V

a

Mikroskopkameras  mit höherer Auflösung

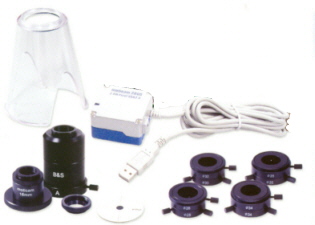

moticam 1000  Kamera 1/3" CMOS  1.3 Megapixel (1280 x 1024)  mit USB 2.0 PC  Ausgang  16mm CCD Objektiv ,  28mm, 30mm, 34mm und 35mm Okular-Adapter,  Kalibrierungsplättchen,  Macrotubus für Beobachtung größerer Stücke Motic Images Plus 2.0 multi-language version  /   Motic Images Plus für Mac  Best.Nr. 10811000    Preis:  474,75   €   (incl.  19% MwSt.)   technisches Datenblatt  im *.pdf Format   hier !!!     auch MACINTOSH kompatibel    !!! a moticam 2000  moticam 2300   moticam 2500          Lieferumfang Kamera 1/3" CMOS  2.0 Megapixel (1600 x 1280)                                  Kamera 1/2" CMOS   3.0 Megapixel (2048 x 1536),    Kamera 1/2,5" CMOS   5.0 Megapixel (2592 x 1944),    technisches Datenblatt  für Moticam 2000   hier technisches Datenblatt  für Moticam 2300  hier technisches Datenblatt  für Moticam 2500   hier !!     auch MACINTOSH kompatibel    !!! Lieferumfang  Moticam 2000/2300 /2500: 28mm, 30mm, 34mm and 35mm Okularadapter Kalibrierungsplättchen,  Macrotubus für Beobachtung größerer Stücke ,  B&S-Adapter für den Gebrauch am Mikroskoptubus  (Okularersatz), Progressive Scan Modus, Kompatibilität TWAIN,  Bildwiederholungsrate  10fps @ 2048 x 1536, 40fps @ Binning, Datentransfer: 480 MB/sec, Empfindlichkeit 3 lux, Stromversorgung  5V über USB, Systemvoraussetzungen: P3, 1GHz, 256MB RAM, 32MB Grafikkarte,  Windows XP oder 2000, USB 2.0 Schnittstelle G4, 1GHz, 256MB RAM, 32MB Grafikkarte, OSX, USB 2.0 Schnittstelle Best.Nr. 10812000    Preis:  950,- €  (incl.  19% MwSt.) Best.-Nr.  10812333   Preis 1.129,31  €   (incl.  19% MwSt.) Best.-Nr.  10812500   Preis 1.341, -   €   (incl.  19% MwSt.) CD mit Motic Images Plus 2.0 multi-language version  /   Motic Images Plus für Mac  /   Twain-Treiber zum Betrieb mit anderer Bildverarbeitungssoftware  incl. a

a

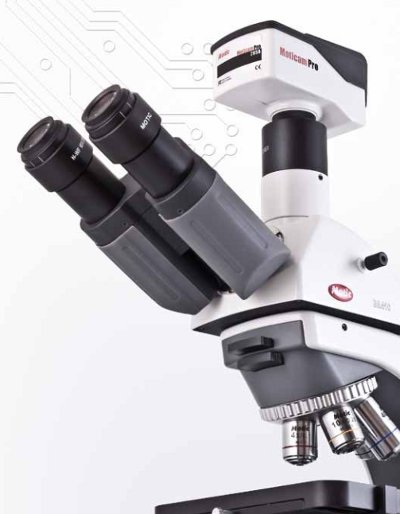

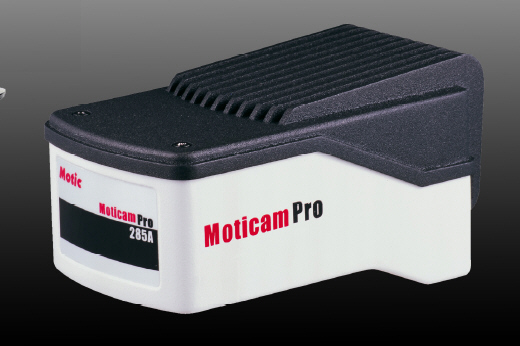

Moticam Pro      das neue Kamera-Programm
Das Angebotsspektrum der Moticam Pro Kameras umfasst 12 verschiedene Modelle, die im gleichen Vielzweck-Gehäuse untergebracht sind. Sie bieten überlegene Abbildungsleistungen durch die verschiedenen Sony ICX - CCD-Chips, die darüber hinaus den Einsatz der Kameras in Multi-Level-SDK ermöglichen. Das Moticam Pro System bietet Lösungen für Anwender, die Color- / Monochrom - Kameras suchen, mit oder ohne Kühlung. Verschiedene Hardware-Features sind standardmäßig eingebaut und können weiterentwickelt werden, um die SDK-Tools (Software Development Kit) zu verwenden.
Jedes der 12 verschiedenen Modelle aus der Moticam Pro Serie nutzt einen Sony ICX CCD-Sensorchip. Die Unterschiede liegen in der Chipgröße und der Pixelgröße auf dem Chip. Die wichtigste Eigenschaft der Kameras ist nicht notwendigerweise die angebotene Auflösung, sondern die Pixelgröße, die die  Bildqualität bestimmt  ebenso wie die Darstellung der Farben. Moticam Pro Auflösung Chip Pixel µ Funktion Best.Nr. Preis  € 252A 3,3 MP 1/2" 3,45x3,45 Color 108120331 2.546,60 252B 3,3 MP 1/2" 3,45x3,45 Color/Cooled 108100412 3.141,60 282A 5,0 MP 2/3" 3,40x3,40 Color 108100501 3.748,50 282B 5,0 MP 2/3" 3,40x3,40 Color/Cooled 108100512 4.343,50 205A 1,4 MP 1/2" 4,65x4,65 Color 108120341 2.332,40 205B 1,4 MP 1/2" 4,65x4,65 Color/Cooled 108100432 2.927,40 205C 1,4 MP 1/2" 4,65x4,65 Mono 108120343 2.332,40 205D 1,4 MP 1/2" 4,65x4,65 Mono/Cooled 108100452 2.927,40 285A 1,4 MP 2/3" 6,45x6,45 Color 108120351 3.748,50 285B 1,4 MP 2/3" 6,45x6,45 Color/Cooled 108100472 4.343,50 285C 1,4 MP 2/3" 6,45x6,45 Mono 108120353 3.748,50 285D 1,4 MP 2/3" 6,45x6,45 Mono/Cooled 108100492 4.343,50 Für Mikroskopie mit schwachem Licht (z.B. Fluoreszenz-Verfahren) gibt es verschiedene Modelle mit Peltier-Kühlung, ebenso wie monochrome Kameras, die die volle Pixelgröße auf dem Chip ausnutzen können.	Lieferumfang  Moticam Pro  Kamera mit Sony ICX CCD-Sensor, CS-Anschluss, Schott BG-40 Filter, C-Ring, USB-Kabel, Moticam Pro Software Package CD mit   - Motic Images Plus 2.0 Multilanguage,   - Motic TWAIN Treiber,   - Motic Pro SDK,   - Motic USB2-Treiber
technische Informationen zu den Kameras Farben Monochrome Kameras Kühlung Alle Moticam Pro Kameras arbeiten  mit 12-Bit-Signalverarbeitung. Für die Colorkameras bedeutet das, dass jeder Farbe 12 Bits zur Verfügung stehen. Beim Einsatz eines 12-Bit-ADC (Analog zu Digital-Konverter) kann damit jede Farbe, die der Sensor analog erkennt, in 4096 verschiedene Signalvarianten umgewandelt werden. Infrarot-Filter: Ein Schott BG-40 Infrarot-Filter blockiert die IR-Strahlung und lässt das sichtbare Licht passieren. Dieser Filter wird in CCD-Kameras eingesetzt, um Echtfarben-Abbildungen  zu gewährleisten und Farbfehler zu vermeiden. Jeder IR-Filter hat sein eigenes Transmissionsdiagramm. Diese Filter müssen von hoher Qualität sein - wenig Blasenbildung auf der Vergütungsschicht und mit stetigen Transmissionslevels. Für die MoticamPro Serie kommt der Schott BG40-Filter zum Einsatz Bei einer Farbkamera verteilen sich die Farben auf dem Chip wie folgt:  Das heißt, dass rot und blau maximal mit 1/4, grün maximal mit 1/2 der gesamten Chipfläche erfasst wird. Dies senkt die Lichtempfindlichkeit entsprechend. Bei mikroskopischen Kontrastverfahren, die mit sehr wenig Licht arbeiten müssen, das zudem meist einfarbig ist (z.B. Fluoreszenz), empfiehlt sich also der Einsatz monochromer Kameras, woduch die Lichtausbeute zumindest doppelt so groß (im grünen Bereich) oder sogar vervierfacht wird, nämlich im roten und blauen Spektralbereich. Sowohl Farb- wie auch Monochromkameras gibt es mit eingebauter Peltier-Kühlung. Beim Dauereinsatz einer MoticamPro bei einer Außentemperatur von 25°C kann sich der Sensor im Innern der Kamera auf ca. 40°C, ev. sogar auf bis zu 45°C erwärmen, je nach Umgebung. Diese höhere Temperatur führt zu einem verstärkten Rauschen des Sensors, was wiederum die Qualität der Abbildungen direkt verschlechtert. Deshalb sollte vor allem beim Einsatz der Kameras in der Fluoreszenzmikrsokopie  eine gekühlte Variante den Vorzug erhalten. Der Peltier-Kühlmechanismus kann die Kamera auf bis zu 10° unter die Umgebungstemeperatur abkühlen Die MoticamPro-Kameras bieten darüber hinaus eine einmalige Lösung , um Problemen mit Kondenswasser vorzubeugen:, die bei zu großen Temperaturdiffernezne zwischen Umgebung und Lamerainnenraum enstehen können. Die Kameras enthalten 3 Sensoren, von denen einer die Temperatur der Umgebung, einer die des Sensors in der Kamera und einer die relative Luftfeuchtigkeit im Innern misst. Damit kann gewährleistet werden, dass die Kamera nicht unter den Taupunkt abgekühlt wird, ab dem eine Kondenswasserbildung möglich ist..

Preise incl.  19% MwSt.

a aa

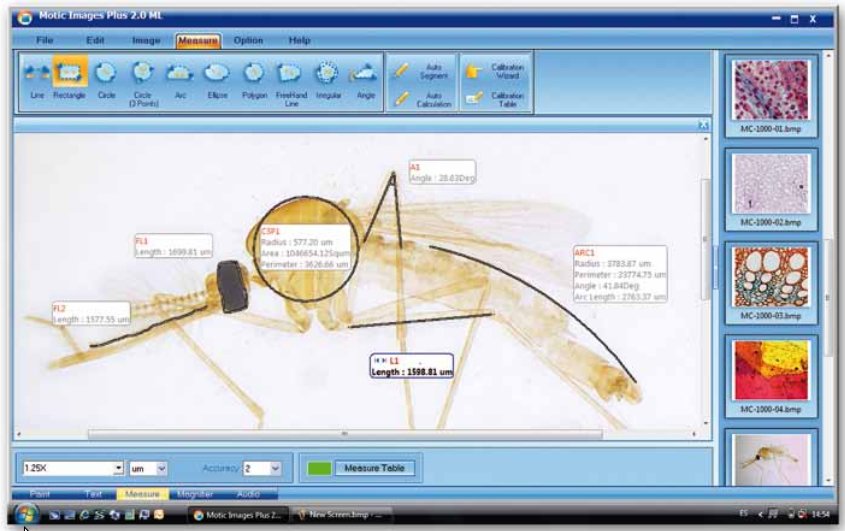

Software   Motic Images Plus Version 2.0   Infoblatt  hier
Sofortbilderfassung, Echtzeit-Vollbild, programmierbare Erfassungsintervalle, Videoerfassung nach Zeiteinstellungen, einfache Kalibrierung der Messungen, Messungen in Mikron, Zoll, Zentimeter, Längenmessungen, Messungen von Ellipsen, Rechtecken und unregelmäßigen Formen, Distant Image Sharing, Senden/Empfangen von Online-Daten, Tonaufzeichnung, Bildverschmelzung, Bildbearbeitungseffekte, zusätzlich: Umfangs-, Radius, Kreis-, Winkelmessungen, Vergrößerungsfunktion, Automatische Bildverschmelzung, Automatische Zellzählung, Datenexport, Berichterstellung und Ausdruck, Interaktives Dateiformat, MP3-kompatibel Best.Nr. 1080020       Preis: 516,20  € (incl.  19% MwSt.)      incl. Capture card zum Einbau in den PC Version Motic Images Plus 2.0 Farbbild Aufnahmezeit weniger als 1 Sekunde Farbtiefe 24 bit (16.7 Mio. Farben) Betriebssystem Windows 98/ME/2000/XP, Mac (nur Bilderfassung) Dateiformat BMP, JPG, SFC (Interaktives Dateiformat mit Audioaufzeichnung) Kurze Videosequenzen im avi - Format Sofortiger Ausdruck Ja Bildposition und-größe Frei wählbare Monitorauflösung Erfasste Bildgrößen 1024 x 768, 800 x 600, 640 x 480, 320 x 240 pixels Druckvorschau Ja Bilddatei Autom. Bildnummer, Datum, Uhrzeit Interaktive Einstellung Farbe, Helligkeit, Kontrast
aFunktion: Zählen		Funktion: Berichten
Automatisches Zählen von Objekten oder Zellen Einfach einen Bereich in einem erfassten Bilde   wählen, die Zellen werden mit einem Mausklick   nach Form und Größe gezählt Exportiern von Daten in eine Tabellenkalkulation  oder ein Datenbankprogramm zur weiteren Analyse		Drag-and-Drop-Funktionen Erstellen von Berichten schnell und einfach Integrieren erfasster oder bearbeiteter Bilder Keine zusätzliche Software erforderlich Drucken von Berichten zur weiteren Diskussion, Hinzufügen oder Ändern von Messungen und Kommentaren
aFunktion: Aufzeichnen		Funktion: Gruppieren
Es kann mehr als ein Sprecher aufgezeichnet werden Hinzufügen oder Verändern von Vertonungen eines Bildes, auch wenn dieses bereits gespeichert wurde. Ermöglicht wird diese Funktion durch das  exklusive SFC Format. Die Software spielt ebenfalls MP3 Dateien ab, so dass man während der  Arbeit die Möglichkeit hat, Musik zu hören		schnelles Kombinieren mehrerer Bilder durch automatische Verschmelzung  Vergrößern der Schärfentiefe durch Kombinieren   verschiedener Fokuseinstellungen einer Probe Weiterentwickelte Verschmelzungsfunktion der     Version 2000 1.2
a	Funktion: Zoomen
Verbesserte Messfunktionen inklusive Umfangs-, Weiten-, Radius-,  Kreis- und Winkelberechnungen Sofortmessungen durch einfaches Auswählen eines Bildausschnittes Vergrößerungsfunktion (Zoom) erhöht die  Genauigkeit  der Start-  und Endpunkte von Messungen Export von Daten in eine Tabellenkalkulation oder  Datenbank
a	a

Preise incl.  19% MwSt.

Mikroskopkameras  von Zeiss AxioCam IC AxioCam IC von Carl Zeiss: einfach gute Ergebnisse Kompakt, vielseitig, leicht zu bedienen: mit zwei neuen Farbkameras der AxioCam Familie erweitert Carl Zeiss die Einstiegsmöglichkeiten in digitales Imaging.  In Verbindung mit Ausbildungs- und einfachen Stereomikroskopen bietet AxioCam IC gute Bildqualität und eine überraschende Anwendungsbreite. Die volle Einbindung der kleinsten Blauen von Carl Zeiss in die System- Software AxioVision erfüllt von Dokumentation über Mess- und Analyseverfahren bis hin zu Z-Stapel- Aufnahmen viele Routineanforderungen im Material - und Laboralltag. Mit hochauflösenden Farbaufnahmen. Schnell, zuverlässig und professionell
Preisgünstig wissenschaftlich dokumentieren Ohne die Einschränkungen herkömmlicher Kompakt-Kameras die Vorteile digitaler Bilder mit Ihrem Axio Star, Primo Star oder Stereomikroskop genießen? Mit den AxioCam IC Kameras ist das möglich. Es entstehen keine zusätzlichen Kosten durch Netzteile, Speicherkarten oder Zoom-Adapter. Unsere kleinsten Digitalkameras kommen ohne bewegliche Linsensysteme und Korrekturverfahren aus und schicken die Aufnahmen unverfälscht per FireWire direkt auf Ihren PC.	Zuverlässig für Materialmikroskopie Perfekt in unsere Imaging Software AxioVision eingebunden werden Sie vom schnellen Livebild am Monitor begeistert sein.   Gleichzeitig unterstützt Sie die automatische Skalierung bei Messaufgaben und garantiert reproduzierbare Ergebnisse, die den Anforderungen der Industrie Rechnung tragen. Ihre monochrome AxioCam sinnvoll ergänzt Wenn Sie bereits eine monochrome Kamera verwenden, erhalten Sie mit der AxioCam IC eine preiswerte Möglichkeit farbige Bilder aufzunehmen. Ohne weiteren Lernaufwand versteht sich, denn alle AxioCams verwenden die bewährt einfache Bedienoberfläche.
Die Schnelle: AxioCam ICc1 AxioCam ICc 1 mit 1,4 Megapixel Auflösung ist perfekt geeignet für Anwendungen, die ein sofort verfügbares Livebild erfordern. Der 1/2“ CCD-Sensor liest schnell aus, und der FireWire-Anschluss bringt das Bild in Echtzeit in Ihren Rechner. Die Belichtungszeit ist zwischen 1 ms und 4 s frei einstellbar. Noch mehr Geschwindigkeit erreichen Sie durch das Einstellen des gewünschten Bildausschnittes (ROI): abhängig von der Belichtungszeit kann AxioCam ICc 1 schnelle Zeitreihen mit bis zu 30 Bildern pro Sekunde erfassen.	Die Hochauflösende: AxioCam ICc 3 3,3 Megapixel und einen etwas größeren CCD-Sensor mit 1/1,8“ bei gleichen Einstellparametern bietet AxioCam ICc 3. Ideal für die hochaufgelöste und gestochen scharfe Darstellung nicht bewegter Präparate. Die Genauigkeit der Digitalisierung kann zwischen 3 x 8 Bit/Pixel oder 3 x 12 Bit/Pixel gewählt werden. Auf hohe Geschwindigkeit müssen Sie dennoch nicht verzichten. Sie können zwischen zwei Livemodi wählen, die Bildraten zwischen 6 und 39 Bildern pro Sekunde erzielen.
Technische Daten Modell AxioCam ICc1 CCD Basisauflösung 1392 x 1040 = 1,4 Mega Pixel Pixelgröße 4,65 µm x 4,65 µm Sensorgröße Chipfläche 6,3 mm x 4,8 mm, entspricht 1/2" Ausleseverfahren Progressiv (1 Vollbild je Auslesevorgang) Filtermaske RGB Bayer Farbfilter Optischer Anschluss C-Mount Livebild Max. Bildrate Modus Horiz. x Vert. 17 Bilder/sec Progressiv 1392 x 1083 28 Bilder/sec ROI 768 x 520 30 Bilder/sec ROI 600 x 480 Auslesen von Bild-Teilbereichen Wahlfreie Definition von Teilbereichen auf dem Sensor (ROI) Digitalisierung 3 x 8 Bit/Pixel Analoge Verstärkung Verfügbar Schnittstelle FireWire 1394a Umgebungsbedingungen +5° bis +45° Celsius Gehäuse 44 x 44 x 44 mm Zulassungen CE, EN 55022, EN 61000, EN 55024, FCC Class A, DIN ISO 9022 Software AxioVision LE Rel. 4.6 inkl. AxioVision Treiber und FireWire / IEEE1394 Verbindungskabel Best.Nr.: 4265529902 Preis 2.207,45 € (incl. 19% MwSt.) Hinweis: Alle Angaben zu Bildraten sind Maximalwerte bei 20ms Belichtungszeit. Verwendete Computer-Hardware. Betriebssystem und Anwendersoftware können die maximale Bildrate verringern.	Technische Daten Modell AxioCam ICc3 CCD Basisauflösung 2080 x 1540 = 3,3 Mega Pixel Pixelgröße 3,45 µm x 3,45 µm Sensorgröße Chipfläche 8,1 mm x 6,6 mm, entspricht 1/1,8" Ausleseverfahren Interlaced (2 Halbbilder je Auslesevorgang) Filtermaske RGB Bayer Farbfilter Optischer Anschluss C-Mount Livebild Max. Bildrate Modus Horiz. x Vert. 6 Bilder/sec Interlaced 2080 x 1540 39 Bilder/sec Progressiv 344 x 254 8 Bilder/sec ROI 1600 x 1200 10 Bilder/sec ROI 1280 x 960 Auslesen von Bild-Teilbereichen Wahlfreie Definition von Teilbereichen auf dem Sensor (ROI) Digitalisierung 3 x 8 Bit/Pixel oder 3 x 12 Bit/Pixel Analoge Verstärkung Verfügbar Schnittstelle FireWire 1394a Umgebungsbedingungen +5° bis +45° Celsius Gehäuse 44 x 44 x 44 mm Zulassungen CE, EN 55022, EN 61000, EN 55024, FCC Class A, DIN ISO 9022 Software AxioVision LE Rel. 4.6 inkl. AxioVision Treiber und FireWire / IEEE1394 Verbindungskabel Best.Nr.: 4265529901 Preis 3.333,-  € (incl.  19% MwSt.) Hinweis: Alle Angaben zu Bildraten sind Maximalwerte bei 20ms Belichtungszeit. Verwendete Computer-Hardware. Betriebssystem und Anwendersoftware können die maximale Bildrate verringern.
