Stereomikroskope |
hier finden Sie
|
a |
NEU
Nikon
SMZ 745T Trinokulares Stereomikroskop mit
hohem Zoomfaktor
|
|
Das
neue
Trinokular-Stereomikroskop
SMZ745T
ist eine leistungsstarke
Ergänzung zum bestehenden Nikon-Stereomikroskop-Programm. Mit
optimierter Greenough-Optik erreicht das Gerät einen
Zoomfaktor von 7,5x, dabei ist ein Kamera-Ausgang mit
Strahlengang-Umschaltung eingebaut, um problemlos digitale Bilder
machen zu können. Der Arbeitsabstand von 115 mm ist der
größte in seiner Klasse. Das alles macht das SMZ 745T zu einem für seine
Leistungsklasse kostengünstigen Gerät, das ideal ist für
Beobachtung und Dokumentation in industriellen und biomedizinischen
Anwendungsbereichen.
Die hohe Zoomvergrößerung ermöglicht eine hervorragende
optische Abbildungsqualität in einem breiten
Vergrößerungsbereich. Durch den Einsatz von Zusatzobjektiven
und Okularen kann ein Vergrößerungsbereich abgedeckt werden
von 3,35x bis zu 300x. Die einzelnen
Vergrößerungsschritte sind mit einem Klickstop für
jede Vergrößerungsstufe versehen, so dass eine Kalibirierung
möglich
ist.
Der Mikroskopkörper ist ausgerüstet mit einem eingebauten trinokularen
Kamera-Ausgang und einem 0,55x C-mount-Adapter, so dass Mikroskopkameras direkt
aufgesetzt und benutzt werden können und keine weiteren
Komponenten zugekauft werden müssen.
ESD (antistatische Schutzfunktion) ist Standard, ebenso ein Schutz
gegen Schimmel beim Einsatz unter feuchten und warmen Bedingungen. Es
gibt eine umfangreiche Zubehörliste wie bei den anderen
Nikon-Stereomikroskopen.
| Optisches System Doppel-Zoom Objektiv |
Gesamtvergrößerung 3,3x bis
300x je nach Okular bzw.
Zusatz-Objektiv |
| Einblickwinkel |
45° |
| Augenabstand einstellbar |
52 bis 75 mm |
| Okulare
(mit
Dioptrienausgleich) |
C-W10x
/22mm,
C-W15x /16mm, C-W20x
/12,5mm, C-W30x / 7mm |
| Zoombereich / Zoomfaktor |
0.67 x bis 5 x / 7,5 : 1 |
| Arbeitsabstand |
115
mm |
|
Zusatz-Objektive
(Arbeitsabstand)
|
G-AL 0.5 x (211mm), G-AL 0.7 x
(150mm), G-AL 1.5 x (61mm),
G-AL 2 x (43.5mm),
|
| Nikon SMZ 745T |
Nikon SMZ 745T |
Mikroskopkörper,
Okularpaar C-W 10x/22 fok Br,
C-LEDS Hybrid-LED Durchlichtstativ, flache Bauart, mit eingebauter LED
Auf- und Durchlichtbeleuchtung
Best.Nr.
1761745 2232 Preis auf Anfrage |
Mikroskopkörper,
Okularpaar C-W 10x/22 fok Br,
C-PS-Aufllichtstativ, flache Bauart,
ohne Beleuchtung (entspricht Abb. links oben)
Best.Nr.:
1760745 1877 Preis auf Anfrage
|
|
|
|
|

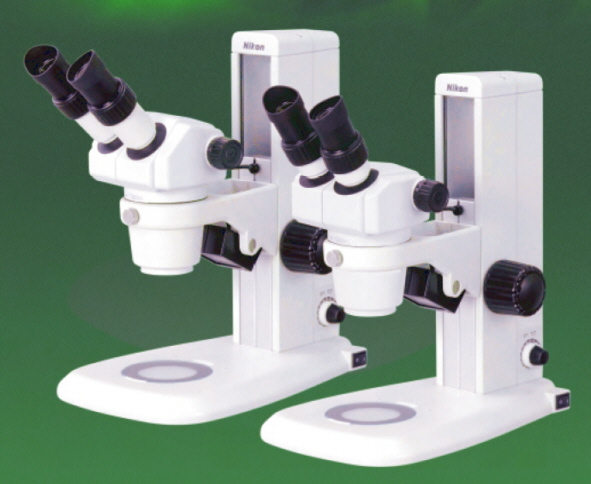

Zoom-Stereomikroskope SMZ
445
und SMZ 460
|
|
|
SMZ 445:
Einblickwinkel 45°
Zoom-Faktor 4,4:1,
ergibt bei
einer
Grundvergrößerung
von 0,8 x bis 3,5 x
mit den
standardmäßigen
Okularen 10x/22 (mit Gummimuscheln)
Vergrößerungen von
8 x
bis 35 x,
SMZ 460:
Einblickwinkel
60°
Zoom-Faktor 4,4:1,
ergibt bei
einer
Grundvergrößerung
von 0,7 x bis 3 x mit den
standardmäßigen
Okularen 10x/22 (mit Gummimuscheln)
Vergrößerungen von
7 x
bis 30 x,.
Arbeitsabstand 100
mm.
|
Für die
Geräte gibt
es
Stative mit integrierter LED-Beleuchtung.
(Siehe Abb. links. )
Das C-LEDS
Hybrid-Durchlichtstativ mit integrierter Auf- und Durchlichtbeleuchtung
besticht durch seine flache Bauart, jede Beleuchtungsart kann einzeln
geregelt, einzeln - aber auch simultan eingesetzt werden.
SMZ 445 mit C-LEDS-Stativ
Best. Nr. 1761445
Preis auf Anfrage
SMZ 460 mit C-LEDS-Stativ
Best. Nr. 1761460
Preis: Preis auf Anfrage |
a
|
Technische Daten |
Type 445 |
Type 460 |
Zoomfaktor
|
4,4:1
|
4,3:1
|
| Gesamtvergrößerung |
8x ~
35x |
7x ~ 30x |
Okulare
|
SM 10x/22 B, SM 15x B, SM
20x B
|
Vorsatzlinsen
|
AL 0,5x, AL
0,7x |
Arbeitsabstand
|
100mm (Standardausstattung,
127.5mm (AL 0,7x), 181mm
(AL 0,5x) |
Einblickwinkel
|
45° |
60° |
Gewicht Zoomkörper
|
1,0kg |
1,0 kg |
Stativ
|
C-PSC
Kompakt-Stativ mit Trieb (ohne Beleuchtung)
|
| Best.Nr. |
1760445 |
1760460
|
|
Preis auf Anfrage |
Preis auf Anfrage |
|
|
|
|

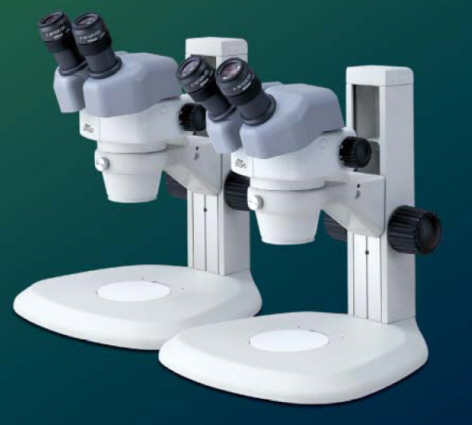

Zoom-Stereomikroskope SMZ
745 und SMZ 660
|
|
 |
Der Zoom-Faktor
6,3:1, ergibt bei
einer Grundvergrößerung
von 0,8 x bis 5 x mit den
standardmäßigen
Okularen 10x/22 (mit Gummimuscheln) Vergrößerungen von 8 x
bis
50x.
Arbeitsabstand 115
mm.
Einblickwinkel 45°
(Typ 745)
bzw. 60° (Typ 660)
Neben der
leistungsfähigen Optik
mit hohem Zoom-Faktor ist bei diesem Gerätetyp das
stabile C-PS-Auflichtstativ mit Trieb mit der großen
Arbeitsplatte besonders zu erwähnen.
Die Mikroskope sind
auch für
den Einsatz unter Expeditionsbedingungen geeignet:
die Okulare
sind
mit einer Gummimuffe wasserdicht angepaßt, der Tubus ist
ebenfalls
wasserdicht.
Im Innern sind die Geräte geschützt gegen
Schimmel
und Fäulnis.
|
SMZ 645
wird ersetzt
durch SMZ 745
mit höherem
Zoomfaktor 0,67-5,0x
zum gleichen Preis
Paket mit Okularpaar und
Stativ
Best.Nr.
01760745 1756
Preis auf Anfrage
SMZ 660
Best.Nr.
01760660
1756
Preis auf Anfrage
Für die
Geräte gibt
es
Stative mit
Durchlichtfuß
|
Technische
Daten
|
Optisches System Doppel-Zoom
Objektiv
|
Gesamtvergrößerung 4x
bis
300x je nach Okular bzw.
Zusatz-Objektiv
|
|
Einblickwinkel
|
SMZ
745: 45° / SMZ 660: 60°
|
|
Augenabstand einstellbar
|
52 bis 75 mm (C-W10X)
|
|
Okulare (mit
Dioptrienausgleich)
|
C-W10x /22mm, C-W15x /16mm, C-W20x
/12,5mm, C-W30x / 7mm
|
|
Zoombereich / Zoomfaktor
|
0,67x
bis
5,0
x - 7,4:1 / 0.8
x bis 5 x / 6.3: 1
|
| Arbeitsabstand |
115 mm |
|
Zusatz-Objektive
(Arbeitsabstand)
|
G-AL0.5 x (211mm), G-AL0.7 x
(150mm), G-AL1.5 x (61mm),
G-AL2 x (43.5mm), G-AL ERG 0.77X - 1.06X (102 - 48 mm)
|
|
Beleuchtungssystem
|
G-LS 6V-10W Beleuchtung
|
|
G-LS 6V-10W Beleuchtung (mit G-EIA
Gelenkarm oder SMZ-U
Gelenkarm)
|
|
C-DSLS 6V-20 W Beleuchtung (mit
SMZ-U
Gelenkarm)
|
|
C-FPS Fluoreszenz Ring Beleuchtung
|
|
SMZ-U Flexibler Lichtleiter /
Ringlicht-
BeleuchtungR2
(15V-150W Halogen)
|
|
2-armige Schwanenhals -
Beleuchtung D2
(15V-150W Halogen)
|
|
6V-20W SMZ-U Epi-Beleuchtung
|
|
Stative C-PS Auflicht - Stativ
|
C-DS Auf-/Durchlicht-Stativ S
|
|
SMZ-U Auflicht-Stativ D3
|
|
SMZ-U Auf-/Durchlicht-Stativ 2
|
|
SMZ-U Hell-/Dunkelfeld Stativ 2
|
|
SMZ-U Stativ mit großer
Arbeitsfläche
|
|
Antistatische Eigenschaften
|
Entladungszeit: < 0.2 sec. (von
1000
V auf 10 V)
|
|
Luftdichte Konstruktion
|
JIS Kondensat - Prävention
Standard
Type 1
|
|
das neue SMZ 745
|
|
|
Zoom-Stereomikroskope
SMZ
800
und
SMZ
1000
Broschüre
hier
|
a
|
SMZ 800:
Zoom-Faktor 6,3x
in einem
Bereich von
1x bis 6,3x
Okulare 10x/22,
In der oben abgebildeten Ausstattung
mit Bino-Tubus, Objektiv P-Plan 1x,
C-PS-Auflichtstativ:
2981
Preis auf Anfrage
|
|
|
SMZ 1000:
Zoom-Faktor 10x,
Vergrößerungsbereich von
0,8
bis
8x,
Das ermöglicht
je
nach verwendetem
Okular/Objektiv
einen
Gesamtvergrößerungsbereich von 4x bis
480x.

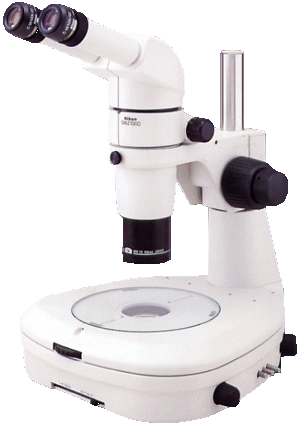

Abgebildet
ist
das
Durchlichtstativ C -DSD
(mit OCC-Beleuchtungssystem).
In der
einfachsten Ausstattung mit Bino-Tubus,
Objektiv P-Plan 1x, C-PS-Auflichtstativ: Preis auf Anfrage
|
a
Okulartuben:
|
 |
Zusätzlich
zum
Standardtubus
mit
20°
Einblick
(Bild:
rechter
Tubus) gibt es
einen Okulartubus mit niedrigem Einblick, sinnvoll beim Einsatz
höher bauender Stative (Abb. vorne links), sowie einen
schwenkbaren Okulartubus (Abb. hinten links und unten).
|
 |
 |
| Der
Neigungswinkel
ist
einstellbar
von
0°
bis
30° |
die
Augenhöhe
innerhalb
eines
Bereichs
von
157
mm
wählbar
|
|

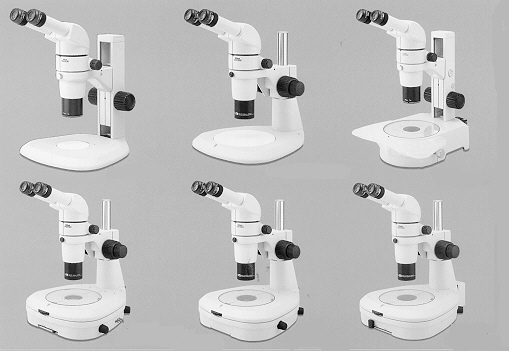

Stereomikroskope SMZ
800 und SMZ 1000
modulare Systemgeräte,
die eine für jeden Bedarf passende und optimierte Konfiguration
ermöglichen.
|
 |

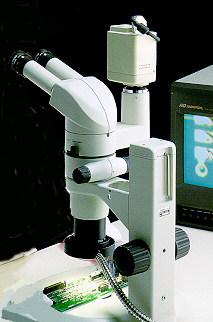

Die
Abbildung zeigt den in
den Strahlengang eingebauten Strahlenteiler, an den über passende
Adapter alle möglichen Kameras angesetzt werden können, von
"normalen"
Spiegelreflex - Kameras bis hin zu digitalen Kameras aus dem Hause
Nikon
und zu Videokameras.
Das gesamte
Zubehör-System
ist sehr komplex, wir schicken Ihnen bei Interesse gern das
entsprechende
Prospekt zu. |
Betrachtungskomfort:
Der
Standard-Binokulartubus hat einen
Einblickwinkel von 20°, was eine aufrechte Körperhaltung bei
der Arbeit
ermöglicht
Neue Objektive
bieten hohe
numerische Aperturen und hohe Auflösung. So erzielt z.B. das
Plan-Apo
1x-Objektiv bei Verwendung auf dem SMZ eine numerische Apertur von 0,1
und einen Aufösung von 300 Linien pro mm, was zu Bildern mit
minimalen
Reflexionen und gestochener Schärfe bis hin zum Bildrand
führt.
|
 |
Alle
Okulare
haben
einen
hohen
Augenpunkt
,
ein
weites
Gesichtsfeld und einen eingebauten
Dioptrienausgleich |
|
| Optische
Daten SMZ 800 und SMZ 1000 mit den verschiedene
Okularen und Objektiven |
Okulare
|
Okular 10x
C-W10x (F.N.22), |
Okular 15x
C-W15x (F.N.16), |
Okular 20x
C-W20x (F.N.12.5), |
Okular 30x
C-W30x (F.N.7), |
Objektive |
Num.
Apertur |
Arbeits-
abstand |
TYP
SMZ
|
Gesamt
Vergrößerung |
Sehfeld
(ø mm) |
Gesamt
Vergrößerung |
Sehfeld
(ø mm) |
Gesamt
Vergrößerung |
Sehfeld
(ø mm) |
Gesamt
Vergrößerung |
Sehfeld
(ø mm) |
P-Achro
0.5x
|
0,05
|
189
|
1000 |
4 - 40x |
55,0-5,5 |
6-60x |
40,0-4,0 |
8-80x |
31,3-3,1 |
12-120x |
17,5-1,8 |
| 800 |
5.0 -31.5x |
44,0-7,0 |
8.0-47.3x |
32,0-5,1 |
10.0-63.0x |
25,0-4,0 |
15.0-94.5x |
14,0-2,2 |
P-Plan
1x
|
0,09
|
78
|
1000 |
8 - 80x |
27,5-2,8 |
12-120x |
20,0-2,0 |
16-160x |
15,6-1,6 |
24-240x |
8,8-0,9 |
| 800 |
10.0 -63.0x |
22,0-3,5 |
15.0-94.5x |
16,0-2,5 |
20.0-126.0x |
12,5-2,0 |
30.0-189.0x |
7,0-1,1 |
P-ERG Plan
1x ERGO
|
0,09
|
50
|
1000 |
8 - 80x |
27,5-2,8 |
12-120x |
20,0-2,0 |
16-160x |
15,6-1,6 |
24-240x |
8,8-0,9 |
| 800 |
10.0 -63.0x |
22,0-3,5 |
15.0-94.5x |
16,0-2,50 |
20.0-126.0x |
12,5-2,0 |
30.0-189.0x |
7,0-1,1 |
P-Plan Apo
0.5x
|
0,05
|
123
|
1000 |
4-40x |
55,0-5,5 |
6-60x |
40,0-4,0 |
8-80x |
31,3-3,1 |
12-120x |
17,5-1,8 |
| 800 |
5.0 -31.5x |
44,0-7,0 |
8.0-47.3x |
32,0-5,1 |
10.0-63.0x |
25,0-4,0 |
15.0-94.5x |
14,0-2,2 |
P-Plan
Apo
1 x
|
0.1
|
70
|
1000 |
8-80x |
27,5-2,8 |
12-120x |
20,0-2,0 |
16-160x |
15,6-1,6 |
24-240x |
8,8-0,9 |
| 800 |
10.0 -63.0x |
22,0-3,5 |
15.0-94.5x |
16,0-2,50 |
20.0-126.0x |
12,5-2,0 |
30.0-189.0x |
7,0-1,1 |
P-ED Plan
1.5x
|
0,15
|
45
|
1000 |
12-120x |
18,3-1,8 |
18-180x |
13,3-1,3 |
24-240x |
10,4-1,0 |
36-360x |
5,8-0,6 |
| 800 |
15.0-94.5x |
14,7-2,3 |
22.5-141.8x |
10,7-1,7 |
30.0-189.0x |
8,3-1,3 |
45.0-283.5x |
4,7-0,7 |
P-ED Plan
2x
|
0,2
|
33
|
1000 |
16-160x |
13,8-1,4 |
24-240x |
10,0-1,0 |
32-320x |
7,8-0,8 |
48-480x |
4,4-0,4 |
| 800 |
20.0-126.0x |
11,0-1,7 |
30.0-189.0x |
8,0-1,3 |
40.0-252.0x |
6,3-1,0 |
60.0-378.0x |
3,5-0,6 |
|
|
|
| aStativvariationen |
| a |
|
 |
Obere Reihe von links:
C-PS-Auflichtstativ
C-PS-160-Auflichtstativ
C-DS-Durchlichtstativ S
Untere Reihe von links
C-DSD-Durchlichtstativ
(mit OCC-Beleuchtungssystem)
C-DSS-Durchlichtstativ
C-BD-Hell/Dunkelfeld-
Durchlichtstativ
|
Die
drei neuen Durchlichtstative (untere Reihe) zeichnen sich aus durch
jeweils
eine eingebaute 6V/30W-Halogenlampe mit eigener Stromversorgung. Die
Oberflächentemperatur
wird dabei aber so niedrig gehalten, dass auch empfindliche lebende
Organismen
die Beoachtung auf dem Gerät gut überstehen.
Das C-DSD-Durchlichtstativ
ist mit
Kondensorlinsen für eine hervorragende Auflösung bei hohen
Vergrößerungen
sowie OCC (=schräger kohärenter Kontrast) ausgestattet, mit
dessen
Hilfe farblose, transparente Proben in deutlichem Relief betrachtet
werden
können. |
